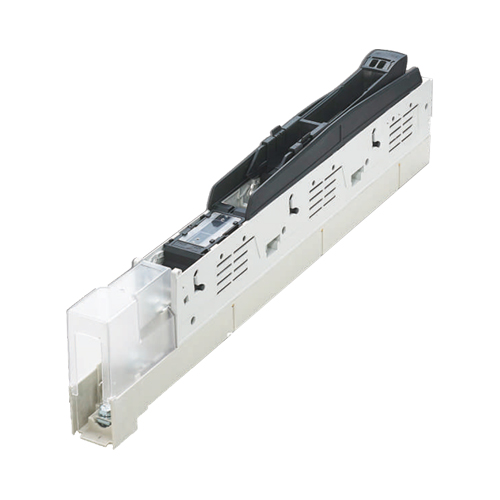

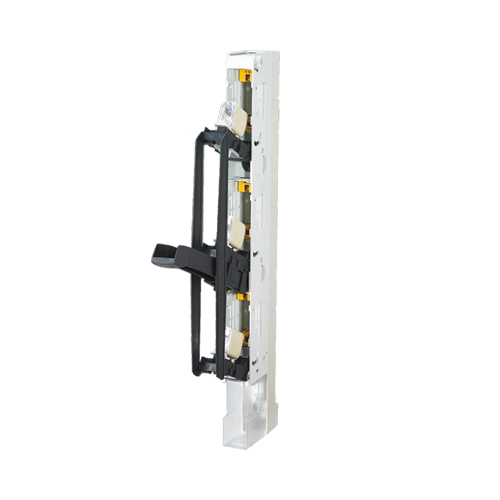

LMHR-160L联体式条形隔离开关
LMHR-160L联体式条形隔离开关
Type:LMHR strip type fuse switch disconnector
  • Online: 点击这里给我发消息
  • Sales:555 Liule Road,Liushi,Wenzhou,Zhejiang,China
  • Linkman:Mr Wei
  • Phone:+86 138 6863 8928
  • Fax:0577-62779102 to 8001
  • 产品概述
  • 技术参数
  • 安装尺寸
  • 型号示意
  • 产品用途:
    LMHR系列条形熔断器式隔离开关首创电流互感器与熔断器开关一体化,适用于额定电流160A-630A,额定频率50/60HZ。该系列产品模块化,体积小,使用安全可靠,应用在低压配电柜中有极高的装容密度,显示出很高的经济性、安全性和应变性,不仅具有开关、保护功能,还可以扩展其他功能,不单纯是一种开关形式,更重要的是它是一种完整的智能化系统,广泛应用于电缆分支箱、箱式变电站、工厂、小区等,是未来配电领域的一个趋势。
    产品符合标准:GB14048.3、IEC60947-3


    品特点:
    1、联体可三相同时闭合、断开;分体可单独操作;
    2、操作更安全,熔芯安装于手柄,并可直接作为触头刀片使用;
    3、美观实用,座、体拆卸方便,与箱体安装快捷,施工方便;
    4、减少布线,便于增加回路,增加箱体使用率;
    5、树脂玻璃纤维底座,V0级别阻燃性,外壳防护等级可达IP30;
    6、最新产品,市场使用率最高,投标定制款式;
    7、瞬时分断力可达100kA,带负荷操作能力可达1.3倍额定电流;
    8、可加装熔丝监测器,信号开关以及远程控制模块。
    型号定义:

  • 常用类型
    Conventional Thermal Current
    160 250 400 630
    额定电压
    Rated Insulation Voltage
    415V, 500V, 690V
    额定电流
    Rated Current
    415V(500V) AC20 direct 160 250 400 630
    415V(500V) AC21 with load 160 250 400 630
    415V(500V) AC22 with resistor 160 250 400 630
    690V AC20 160 250 400 630
    690V AC21 100 200 315 425
    690V AC22 100 160 316 315
    配用熔断器尺寸 00 1 2 3
    熔断器
    Fuse
    额定电流
    Rated current of fuse
    (Breaking capacity of 415V, 500V)
    20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
    (≥100kA)
    80, 100, 125, 160, 200, 224, 250
    (≥100kA)
    125, 160, 200, 224, 250, 300, 315, 355, 400
    (≥100kA)
    315, 355, 400, 425, 500, 630
    (≥100kA)
    额定电流
    Rated current of fuse
    (Breaking capacity of 690V)
    20, 25, 32, 35, 40, 50, 63, 80, 100
    (≥50kA)
    80, 100, 125, 160, 200
    (≥50kA)
    125, 160, 200, 224, 250, 300, 315
    (≥50kA)
    315, 355, 400, 425
    (≥50kA)
  • 产品概述
  • 产品用途:
    LMHR系列条形熔断器式隔离开关首创电流互感器与熔断器开关一体化,适用于额定电流160A-630A,额定频率50/60HZ。该系列产品模块化,体积小,使用安全可靠,应用在低压配电柜中有极高的装容密度,显示出很高的经济性、安全性和应变性,不仅具有开关、保护功能,还可以扩展其他功能,不单纯是一种开关形式,更重要的是它是一种完整的智能化系统,广泛应用于电缆分支箱、箱式变电站、工厂、小区等,是未来配电领域的一个趋势。
    产品符合标准:GB14048.3、IEC60947-3


    品特点:
    1、联体可三相同时闭合、断开;分体可单独操作;
    2、操作更安全,熔芯安装于手柄,并可直接作为触头刀片使用;
    3、美观实用,座、体拆卸方便,与箱体安装快捷,施工方便;
    4、减少布线,便于增加回路,增加箱体使用率;
    5、树脂玻璃纤维底座,V0级别阻燃性,外壳防护等级可达IP30;
    6、最新产品,市场使用率最高,投标定制款式;
    7、瞬时分断力可达100kA,带负荷操作能力可达1.3倍额定电流;
    8、可加装熔丝监测器,信号开关以及远程控制模块。
    型号定义:

  • 技术参数
  • 常用类型
    Conventional Thermal Current
    160 250 400 630
    额定电压
    Rated Insulation Voltage
    415V, 500V, 690V
    额定电流
    Rated Current
    415V(500V) AC20 direct 160 250 400 630
    415V(500V) AC21 with load 160 250 400 630
    415V(500V) AC22 with resistor 160 250 400 630
    690V AC20 160 250 400 630
    690V AC21 100 200 315 425
    690V AC22 100 160 316 315
    配用熔断器尺寸 00 1 2 3
    熔断器
    Fuse
    额定电流
    Rated current of fuse
    (Breaking capacity of 415V, 500V)
    20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
    (≥100kA)
    80, 100, 125, 160, 200, 224, 250
    (≥100kA)
    125, 160, 200, 224, 250, 300, 315, 355, 400
    (≥100kA)
    315, 355, 400, 425, 500, 630
    (≥100kA)
    额定电流
    Rated current of fuse
    (Breaking capacity of 690V)
    20, 25, 32, 35, 40, 50, 63, 80, 100
    (≥50kA)
    80, 100, 125, 160, 200
    (≥50kA)
    125, 160, 200, 224, 250, 300, 315
    (≥50kA)
    315, 355, 400, 425
    (≥50kA)
  • 安装尺寸
  • 型号示意
